您的当前位置:首页 > 产品信息 > 矿山机械 > 给矿机
产品名称:给矿机
产品详细说明

摆式给矿机简介:
摆式给矿机适用于选矿,煤炭,化工及其他部门,将颗粒状物料从储料槽经漏斗送给各种类型的受料装置。摆式给料机不适宜输送干粉状或太大的粒度的物料,否则会出现粉尘污染及出料口堵塞现象。摆式给料机工作原理 电动机通过三角带减速器减速。经减速的动力传递到可调偏心距的偏心轮。再由偏心轮通过连杆,驱使摆动底板作往摆动,位于给料机上方矿仓的矿石,经过给料机机体内腔,由排料口,一次次匀速的排出机外,确保给球磨机均匀地喂料。
圆盘式给料机简介:
圆盘式给料机是适用于20mm以下粉矿的给料设备。 圆盘式给料机由驱动装置、给料机本体、计量用带式输送机和计量装置组成。给料机和带式输送机由一套驱动装置驱动,该驱动装置的电磁离合器具有实现给料机的开、停和兼有功能转换的作用,能均匀、连续地将物料喂送到下一道工序,适用于喂送各种非粘性物料,不适用于流动性能良好的粉状物料,使用圆盘给料机喂送的物料有矿石、煤粉、水泥、熟料、石灰石、黏土等粉状、粒状或小块状物料。

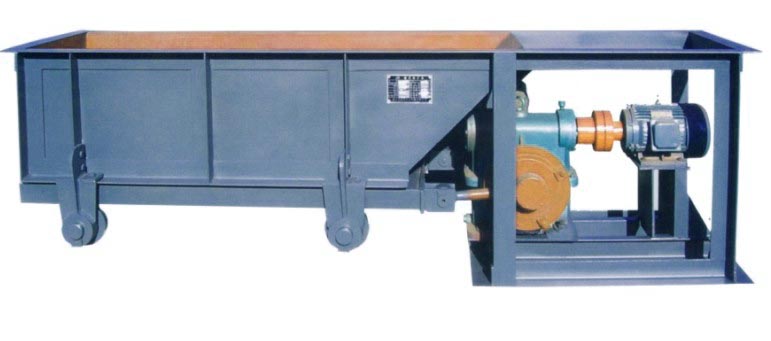

槽式给矿机简介:
槽式给矿机适用于冶金、矿山、保工、建筑、选矿、煤炭等工业部门,将块状物料由储料仓输送到受料装置(不适宜输送粉末状态的物料).
槽式给矿机使用说明:
槽式给矿机可以架设于地面,也可以吊装在矿仓 卸料口上。槽底板作往复运动,其冲次为20-60次/min,冲程为20-200mm。冲程可由驱动装置偏心轮进行适当调整,偏心距为冲程之半。据一些选矿厂生产实践,对于粘性矿石,偏心距不应小于30mm。槽式给料机的槽体宽度约为给料最大粒度的2-2.5倍。最大的槽式给料机,可满足小于500mm粒度铁矿石的给矿 。最常选用的规格是980*1240槽式给料机,其给料粒度为350-0mm,适于作为400*600鄂式破碎机的给料设备。
GZ系列电磁振动给料机
GZ系列电磁振动给料机主要用于矿山、冶金、化工、煤炭、机械等各个行业,可把块状、颗料状、粉状物料均匀、连续、定量地给到受料装置中去。本系列产品种类繁多,并可热气用户要求单独设计,专门制造,所有型号的电磁振动给料机,能很方便地实行手动或自动控制给料量




圆盘给料机技术性能


类型

型号

圆盘

最大给料粒度(mm)

给料能力(t/h)

电动机

重量(T)

直径(mm)

转速(r/min)

型号

功率(KW)

封闭
吊式

YG300

300

10

20

0-1.8

Y80L-4

0.55

0.12

YG400

400

10.7

30

0-2

Y90L-6

1.1

0.12

YG500

500

10.7

20

0-3.3

Y90L-6

1.1

0.12

YG600

600

10

20

0-5

Y90L-6

1.1

0.13

YG800

800

9

30

0-8

Y90L-6

1.1

0.2

YG1000

1000

9

30

0-12

Y90L-4

1.5

0.26

YG1500

1500

7

40

0-22

Y132M₂-6

5.5

0.76

敞开
吊式

DK600

600

7.53

25

1.8-3.9

Y90L-6

1.1

0.41

DK800

800

7.53

30

3.5-7.65

Y90L-6

1.1

0.6

DK1000

1000

7.5

40

1.8-16.7

Y100L-6

1.5

0.8

DK1300

1300

6.5

50

4.29-27.9

Y132S-6

3

1.11

摆式给矿机技术性能


型号

进料口(mm)

出料口(mm)

偏心轮行程(mm)

摆动次数(r/min)

最大给料粒度(mm)

给料能力(t/h)

电动机

重量(T)

型号

功率(KW)

转速(r/min)

250×250

250×250

250×30-115

0-90

46

25

4.5

Y80I-4

0.55

1390

0.13

300×300

300×300

300×30-125

0-90

46

30

6.5

Y80S-4

0.75

1390

0.19

400×400

400×400

400×50-130

0-170

46

35

12

Y90S-4

1.1

1400

0.26

600×600

600×600

600×50-150

0-220

46

50

25

Y100L₁-4

2.2

1400

0.65

GZ系列电磁振动给料机系列参数


类型

型号

生产率(t/h)

给料粒度(mm)

双振幅(mm)

供电电压(V)

电流

有效功率(KW)

配套控制箱型号

重量(T)

水平

-10℃

工作电流

表示电流

基本型

GZ1

5

7

50

1.75

220

1.34

1

0.06

XKZ-5G₁

0.08

GZ2

10

14

50

3

2.3

0.15

0.15

GZ3

25

35

75

4.58

3.8

0.2

0.22

GZ4

50

70

100

8.4

7

0.45

XKZ-20G₂

0.41

GZ5

100

140

150

12.7

10.6

0.65

0.66

GZ6

150

210

200

1.5

380

16.4

13.3

1.5

XKZ-20G₃

1.25

GZ7

250

350

250

24.6

20

3

XKZ-100G₃

1.92

GZ8

400

560

300

39.4

32

4

3.04

GZ9

600

840

350

47.6

38.6

5.5

XKZ-200G₃

3.76

GZ10

750

1050

500

39.4×2

32×2

4×2

XKZ-200G₂

6.49

GZ11

1000

1400

500

47.6×2

38.6×2

5.5×2

7.68

上振型

GZ3S

25

35

75

1.75

220

4.58

3.8

0.2

XKZ-5G₂

0.24

GZ4S

50

70

100

8.4

7

0.45

XKZ-20G₂

0.46

GZ5S

100

140

150

12.7

10.6

0.65

0.67

GZ6S

150

210

200

1.5

380

16.4

13.3

1.5

XKZ-20G₃

1.25

GZ7S

250

350

250

24.7

20

3

XKZ-100G₃

1.97

GZ8S

400

560

300

39.4

32

4

3.31

封闭型

GZ1F

4

5.6

40

1.75

220

1.34

1

0.06

XKZ-5G₂

0.08

GZ2F

8

11.2

40

3

2.3

0.15

0.16

GZ3F

20

28

60

4.58

3.8

0.2

0.25

GZ4F

40

56

60

8.4

7

0.45

XKZ-20G₂

0.46

GZ5F

80

112

80

12.7

10.6

0.65

0.67

GZ6F

120

168

80

1.5

380

16.4

13.3

1.5

XKZ-20G₃

1.28

轻槽型

GZ5Q

100

140

200

1.5

220

12.7

10.6

0.65

XKZ-20G₂

0.68

GZ6Q

150

210

250

380

16.4

13.3

1.5

XKZ-20G₃

1.33

GZ7Q

250

350

300

24.6

20

3

XKZ-100G₃

1.99

GZ8Q

400

560

350

39.4

32

4

3.05

平槽型

GZ5P

50

70

100

1.5

220

12.7

10.6

0.65

XKZ-20G₂

0.63

GZ6P

75

105

380

16.7

13.3

1.5

XKZ-20G₃

1.24

GZ7P

125

175

24.6

20

3

XKZ-100G₃

1.86

宽槽型

GZ5K1



200

100

1.5

220

12.7×2

10.6×2

0.65×2

XKZ-20G₃

1.32

GZ5K2



240

1.34

GZ5K3



270

1.38

GZ5K4



300

1.41

圆管型

GZ1G

2



50

1.75

220

1.34

1

0.06

XKZ-5G₂

0.08

GZ2G

4



50

3

2.3

0.15

XKZ-5G₂

0.15

GZ3G

10



60

4.58

3.8

0.2

XKZ-5G₂

0.23

GZ4G

20



70

8.4

7

0.45

XKZ-20G₂

0.45

GZ5G

40



80

12.7

10.6

0.65

XKZ-20G₂

0.67

特大型

GZ11-T



1000物料为煤比重0.85

300

1.5

380

47.6×2

38.6×2

5.5×2

SZK.00

9.8



注:振动频率每分钟3000次,振动角20°,调频值0.9,电源频率50HZ,功率因数COSφ=0.3
